Artikelstruktur

Mit der Artikelstruktur sehen Sie sich an, wie sich ein Fertigungsartikel zusammensetzt — seine Stückliste (die Materialien, die er verbraucht) und sein Arbeitsplan (die Arbeitsgänge, die zu seiner Herstellung nötig sind) — in einem einzigen aufklappbaren Baum. Klappen Sie einen beliebigen Artikel auf, um Ebene für Ebene in seine Unterbaugruppen, deren Materialien und Arbeitsgänge hinabzusteigen.

Suche und Filter

Legen Sie fest, was Sie sehen möchten, und klicken Sie auf Suchen.

Feld	Beschreibung
Suchen	Freier Text. Trifft sowohl auf die Artikelnummer als auch auf den Artikelnamen zu, sodass Sie einen Artikel auf beide Arten finden. Dies ist das einzige Feld, das Ergebnisse lädt — die Filter darunter grenzen nur ein, was geladen wurde.
Beschaffungsmethode	Beschränkt die Artikel der obersten Ebene auf eine Beschaffungsart: Alle (Standard), Eigenfertigung (im eigenen Haus gefertigt) oder Zukauf (eingekauft).
Auflösung	Grenzt zusätzlich nach der Disposition des Artikels ein. Welche Auswahl zur Verfügung steht, hängt von der Beschaffungsmethode ab: Eigenfertigung — Lagerbezogen, Auftragsbezogen, Phantom-Baugruppe, Setartikel, Vorlage. Zukauf — Keine Auflösung, Bereitstellungsteile. Ändern Sie die Beschaffungsmethode, wird diese Liste auf die passenden Optionen zurückgesetzt.

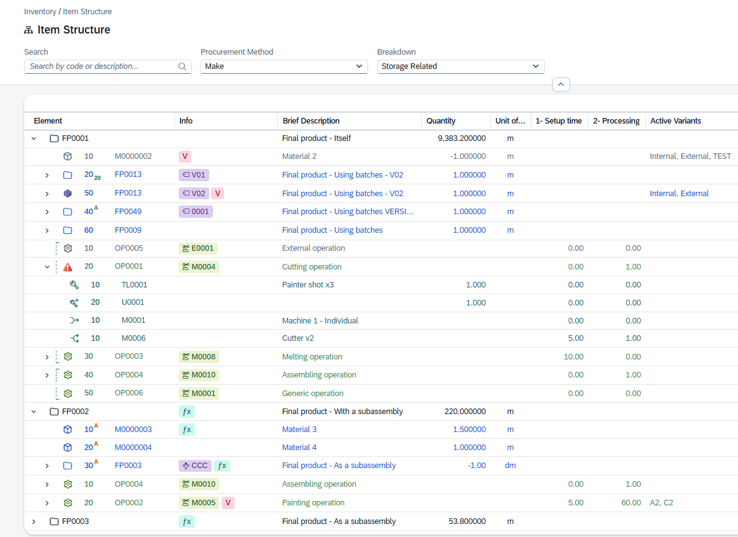

Der Strukturbaum

Die Ergebnisse erscheinen als aufklappbarer Baum. Klicken Sie auf den Pfeil einer Zeile, um ihre Unterzeilen zu laden und anzuzeigen; Unterzeilen werden erst geholt, wenn Sie eine Zeile aufklappen, sodass sich auch große Strukturen schnell öffnen. Jede Ebene des Baums ist eines der folgenden Elemente:

Ebene	Beschreibung
Artikel	Der Stammartikel der obersten Ebene, nach dem Sie gesucht haben.
Material	Ein Material, das der Artikel oder die Version verbraucht. Ein eigengefertigtes Material lässt sich weiter in seine eigenen Materialien und Arbeitsgänge aufklappen.
Arbeitsgang	Ein Schritt des Arbeitsplans, der zur Herstellung des Artikels nötig ist. Klappen Sie ihn auf, um die Ressourcen zu sehen, die er nutzt: Werkzeug, Hilfsmittel, paralleler Arbeitsgang, Alternative.
Version	Eine Stücklisten- / Arbeitsplanversion des Artikels, sofern der Artikel versionsgeführt ist. Jede Version hat eigene Materialien und Arbeitsgänge.

Spalten

Alle Spalten sind standardmäßig sichtbar. In dieser Ansicht gibt es keine ausgeblendeten Spalten.

Spalte	Beschreibung
Element	Die Baumspalte. Neben der Einrückung und dem Auf-/Zuklapp-Pfeil zeigt sie: • ein Typsymbol (Artikel / Material / Arbeitsgang / Werkzeug, Hilfsmittel …) — fahren Sie mit der Maus darüber, um zu sehen, was die Zeile ist; • ein kleines Dispositionskennzeichen über dem Symbol, das bei Eigenfertigungsartikeln (im eigenen Haus gefertigt) mit besonderer Disposition erscheint: „S“ auftragsbezogen und „P“ Phantom (fahren Sie mit der Maus darüber, um die vollständige Disposition zu sehen); • die Position innerhalb der übergeordneten Zeile, mit einem hochgestellten Zeichen (die Auflösungsdisposition — wie das Material ausgebucht wird) und, bei einem Material, einem tiefgestellten Zeichen (der verknüpfte Arbeitsgang, der es verbraucht); • den Code des Elements. Überlappende Arbeitsgänge sind am linken Rand mit einer grünen gestrichelten Klammer markiert.
Info	Statuskennzeichen, die die Zeile zusammenfassen. Je nach Typ sehen Sie: • Version — bei einer Artikel- oder Materialzeile: aus welcher Stücklisten- / Arbeitsplanversion sie stammt; • Status — bei einer Versionszeile: der Status dieser Version; • Ressource — bei einer Arbeitsgangzeile: die ihr zugeordnete Ressource; • Variante — bei einer Materialzeile: die Variante, für die sie gilt; • Alternativmaterialien — erscheint, wenn für das Material Alternativen definiert sind; • „V“ — erscheint, wenn die Zeile variantenspezifische Einträge hat; • „ƒx“ — erscheint, wenn die Zeile eine Formel oder ein Skript verwendet.
Kurzbezeichnung	Beschreibung des Artikels, Materials oder Arbeitsgangs.
Menge	Verwendete Materialmenge. Die Nachkommastellen richten sich nach der Mengeneinheit des Materials.
Einheit	Mengeneinheit des Materials.
Rüstzeit	Rüstdauer eines Arbeitsgangs.
Bearbeitungszeit	Bearbeitungsdauer eines Arbeitsgangs.
Aktive Varianten	Die Varianten, für die die Zeile gilt, wenn der Artikel variantengesteuert ist.
Zeichnungsnummer	Verweis auf die technische Zeichnung des Artikels, sofern vorhanden.
Suchbegriff	Such- / Querverweiscode des Artikels.
DIN	DIN- / Normverweis des Artikels, sofern vorhanden.
Materialgruppe	Materialgruppe, zu der der Artikel gehört.
Rohmaterial	Mit dem Artikel verknüpfter Rohmaterialverweis, sofern vorhanden.

Zeilenfarben

Der Text jeder Zeile ist nach ihrem Typ eingefärbt, damit sich der Baum leicht überfliegen lässt (Artikel und Versionen behalten die Standardfarbe):

Kennzeichen	Beschreibung
Blau	Material.
Grün	Arbeitsgang (Schritt des Arbeitsplans).
Türkis	Werkzeuge, Hilfsmittel und Ähnliches, die ein Arbeitsgang nutzt.
Grau	Zeile außerhalb ihres Gültigkeitszeitraums — derzeit inaktiv.

Detail öffnen

Doppelklicken Sie auf eine Zeile, um zu ihrem Stammsatz zu springen: Ein Material öffnet die Stücklistenposition des Artikels, ein Arbeitsgang öffnet die Arbeitsplanposition.
