Estructura de artículo

Estructura de artículo permite explorar cómo se compone un artículo fabricado, con su lista de materiales (los materiales que consume) y su ruta (las operaciones necesarias para fabricarlo), en un único árbol desplegable. Despliegue cualquier artículo para bajar nivel a nivel hasta sus subconjuntos, sus materiales y sus operaciones.

Búsqueda y filtros

Defina lo que desea ver y pulse Buscar.

Campo	Descripción
Buscar	Texto libre. Coincide tanto con el código como con el nombre del artículo, de modo que puede localizar un artículo por cualquiera de los dos. Es el único campo que carga resultados; los filtros siguientes solo acotan lo que se ha cargado.
Método de aprovisionamiento	Limita los artículos de primer nivel a un tipo de aprovisionamiento: Todos (predeterminado), Fabricación (producción propia) o Compra (adquirido).
Desglose	Acota aún más según la disposición del artículo. Las opciones disponibles dependen del Método de aprovisionamiento: Fabricación: Relacionado con almacén, Relacionado con pedido, Grupo de ensamblaje fantasma, Artículo de juego, Plantilla. Compra: Sin desglose, Piezas de aprovisionamiento. Al cambiar el Método de aprovisionamiento, esta lista se restablece con las opciones correspondientes.

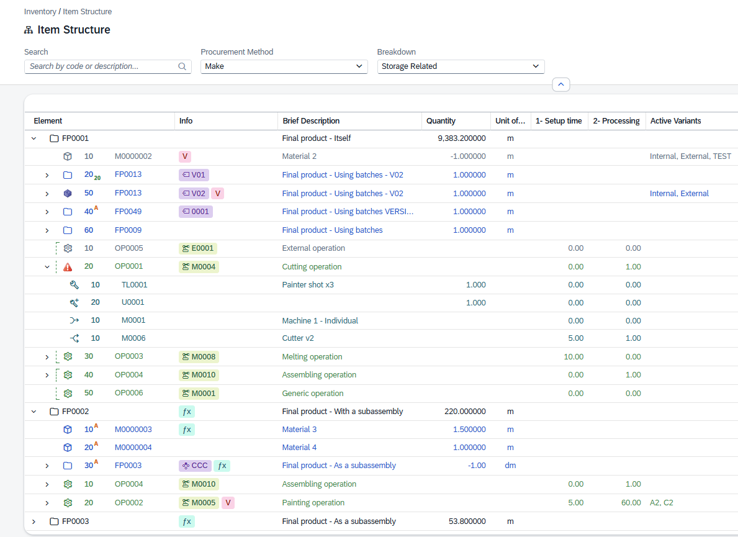

El árbol de estructura

Los resultados se muestran como un árbol desplegable. Haga clic en la flecha de una fila para cargar y mostrar sus elementos hijos; los hijos solo se obtienen al desplegar una fila, de modo que incluso las estructuras grandes se abren rápidamente. Cada nivel del árbol es uno de los siguientes:

Nivel	Descripción
Artículo	El artículo maestro de primer nivel que ha buscado.
Material	Un material que consume el artículo o la versión. Un material de fabricación propia se puede desplegar a su vez en sus propios materiales y operaciones.
Operación	Un paso de la ruta necesario para producir el artículo. Despliéguelo para ver los recursos que utiliza: herramienta, utillaje, operación paralela, alternativa.
Versión	Una versión de lista de materiales / ruta del artículo, cuando el artículo está sujeto a control de versiones. Cada versión tiene sus propios materiales y operaciones.

Columnas

Todas las columnas están visibles de forma predeterminada. En esta vista no hay columnas ocultas.

Columna	Descripción
Elemento	La columna del árbol. Junto a la sangría y a la flecha de desplegar/plegar muestra: • un icono de tipo (artículo / material / operación / herramienta, utillaje…); pase el ratón por encima para ver qué es la fila; • un pequeño indicador de disposición sobre el icono, que se muestra en los artículos de fabricación propia con una disposición especial: «S» relacionado con pedido y «P» fantasma (pase el ratón por encima para ver la disposición completa); • la posición dentro de su elemento padre, con un superíndice (disposición de desglose: cómo se entrega el material) y, en un material, un subíndice (la operación vinculada que lo consume); • el código del elemento. Las operaciones solapadas se marcan con un corchete verde discontinuo en el borde izquierdo.
Info	Indicadores de estado que resumen la fila. Según el tipo, pueden verse: • Versión: en una fila de artículo o de material, de qué versión de lista de materiales / ruta procede; • Estado: en una fila de versión, el estado de esa versión; • Recurso: en una fila de operación, el recurso asignado a ella; • Variante: en una fila de material, la variante a la que se aplica; • Materiales alternativos: se muestra cuando el material tiene alternativas definidas; • "V": se muestra cuando la fila tiene entradas específicas de variante; • "ƒx": se muestra cuando la fila usa una fórmula o un script.
Descripción breve	Descripción del artículo, del material o de la operación.
Cantidad	Cantidad de material utilizada. Los decimales siguen la unidad de medida del material.
Unidad	Unidad de medida del material.
Tiempo de preparación	Duración de la preparación de una operación.
Tiempo proceso	Duración del procesamiento de una operación.
Variantes activas	Las variantes para las que se aplica la fila, cuando el artículo se rige por variantes.
Número de plano	Referencia del plano técnico del artículo, si la tiene.
Código coincidencia	Código de coincidencia / de referencia cruzada del artículo.
DIN	Referencia DIN / de norma del artículo, si la tiene.
Grupo de material	Grupo de materiales al que pertenece el artículo.
Materia prima	Referencia de materia prima vinculada al artículo, si la tiene.

Colores de fila

El texto de cada fila se colorea según su tipo para que el árbol se pueda recorrer fácilmente con la vista (los artículos y las versiones conservan el color predeterminado):

Indicador	Descripción
Azul	Material.
Verde	Operación (paso de la ruta).
Verde azulado	Herramientas, utillajes y elementos similares que utiliza una operación.
Gris	Fila fuera de sus fechas de validez; inactiva en este momento.

Abrir el detalle

Haga doble clic en una fila para saltar a su registro maestro: un material abre la posición de la lista de materiales del artículo, y una operación abre la posición de la ruta.
